M483KGCAE是一款高性能、低功耗微控制器，由带有DSP扩展的Arm® Cortex®-M4F 为核心。运行速度高达192 MHz且动态功耗为130μA/ MHz提供出色的能效。256KB闪存支持多达4个可配置的eXecute-Only-Memory区域，128KB RAM在待机模式下提供多种保留模式。出厂前预先刻录的引导加载程序提供安全启动(Secure Boot)功能，用以检查闪存的代码完整性。内建一次性可刻录(One-Time Programmable ROM)区块，可用于产品生命周期的管理。

M483KGCAE支持1.8V至3.6V的工作电压，工作温度范围为-40℃至105℃。集成了两组或三组CAN 2.0B界面、双12位5MSPS ADC、影像输入界面、USB全速OTG(在装置模式下无须外部晶振)，以及多达8组高速UART界面。封装类型包括LQFP64和LQFP128。

特性

• 核心

– 高达192MHz Arm® Cortex®-M4F核心

– DSP指令集

– 记忆体保护单元

• 记忆体

– 256KB闪存，支援eXecute-Only-Memory(XOM)

– 128KB RAM，包含32KB硬件奇偶校验

– 2KB一次性刻录区块(OTP)

• 循环冗余校验(CRC)单元

• 16通道周边DMA控制器

• 外部汇流排介面

– LCD平行界面，i80模式

• 时脉源(Clocks)

– 4到24MHz晶振

– RTC用32kHz振荡器

– 内部48MHz RC振荡器(X-less)

– 内部12MHz RC振荡器

– 内部10kHz RC振荡器

• RTC

– 独立VBAT电源输入

– 20位元组备份暂存器

• 计时器和PWM

– 4个32位元计时器

– 12个增强型PWM带有12个16位元计时器

– 12个基本型PWM带有2个16位元计时器

– 1个24位元倒数SysTick计时器

– 1个看门狗计时器

– 1个视窗看门狗计时器

• 类比周边

– 2个12位，多达16信道5MSPS SAR ADC

– 1个12位1MSPS DAC

– 2个满摆幅(Rail-to-rail)比较器

• 通信界面

– 多达8个低功耗UART界面(17Mbps)，包含2个LIN界面

– 1个ISO-7816界面(3.4MHz) ，支持全双工UART模式

– 3个I²C界面(可达3.4Mbps)

– 2个四线SPI界面(可达96MHz)

– 多达3个SPI/I²S界面(SPI可达96MHz、I²S可达192kHz/16-bit)

– 1个I²S界面(192kHz/32-bit)

– 多达3个CAN 2.0B界面

– 1个SD卡控制器(50MHz)

• 控制界面

– 2个正交编译码界面(QEI)

– 2个24位元3通道输入捕捉计数器单元

• 影像输入界面

– CMOS传感器界面带有硬件1位亮度输出

• 进阶连结

– USB 2.0全速装置/主机/OTG控制器及内置PHY

• 操作特性

– 电压范围： 1.8V to 3.6V

– 温度范围： - 40℃ to 105℃

• 符合IEC-60730 Class B

• 加解密引擎

– AES-256

– 真随机数生成器

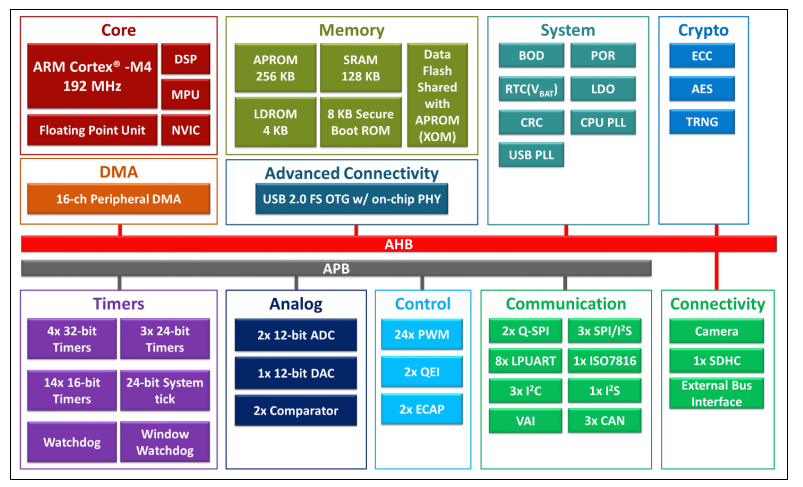

内部框图

昂科技术凭借深厚的技术积累，自主打造的AP8000万用烧录器堪称行业标杆级烧录解决方案。该设备支持灵活的一拖一及一拖八配置，同时提供在线、离线两种工作模式，还针对eMMC、UFS存储芯片开发了专属烧录方案，可全方位满足新唐科技（Nuvoton）全系列芯片的裸片离线烧录与在板烧录需求。AP8000由主机、底板、适配座三大核心模块构成，这种模块化设计赋予其卓越的兼容性与扩展性。作为通用型烧录平台，AP8000不仅能适配市面上各类可编程芯片，更凭借稳定高效的性能，成为昂科母片烧录设备IPS5800S的核心组件，可高效处理大规模芯片烧录任务。

AP8000主机具备灵活的连接方式，同时配备USB和NET接口，可实现多台编程器的便捷组网。通过组网功能，用户能够轻松实现多台编程器的同步控制，高效开展并行烧录作业。在安全性方面，主机内置智能安全保护电路，可实时监测芯片放置状态与电路连接情况，一旦检测到芯片反插、短路等异常，将立即触发断电保护机制，全方位守护芯片和编程器的安全运行。主机内部搭载高速FPGA芯片，大幅提升数据传输与处理效率，确保烧录过程流畅高效。为增强使用便捷性，主机背部设置SD卡槽，用户只需将PC端生成的工程文件存储至SD卡，并插入卡槽，即可通过编程器实体按键完成文件选择、加载与烧录操作，实现脱离PC的独立运行。这一设计不仅降低了对计算机硬件配置的依赖，还简化了工作环境搭建流程，显著提升操作灵活性。

在扩展性与兼容性上，AP8000采用底板与适配板模块化组合设计，有效拓展主机功能边界。目前，该设备已实现对全主流半导体厂商产品的支持，覆盖SINOWEALTH, SemiDrive, winbond, holychip, ESMT等知名品牌。其支持器件类型广泛，涵盖NAND, NOR, MCU, CPLD, FPGA, EMMC等，并全面兼容Intel Hex, Motorola S, Binary, POF等多种行业标准文件格式，为用户提供一站式、全场景的芯片烧录解决方案。

关于新唐科技：新唐科技（Nuvoton）成立于2008年，同年7月受让分割华邦电子逻辑IC事业单位正式展开营运，并于2010年在台湾证券交易所正式上市挂牌。新唐科技专注于开发微控制/微处理、智能家居及云端安全相关应用之IC、电池监控IC、影像感测IC、IoT应用IC、半导体组件等产品，相关产品在工业用、车用、通讯用、消费电子及计算机市场皆具领先地位；此外，新唐科技拥有的6寸晶圆制造厂，具备多样性制程技术能力，提供专业化晶圆代工服务。

关于昂科技术：昂科技术（ACROVIEW）是全球领先的半导体芯片烧录解决方案提供商，公司坚持以科技改变世界、用智能驱动未来，持续不断的为客户创造价值。昂科的AP8000通用烧录器平台及最新的IPS5800S烧录自动化解决方案，为半导体和电子制造领域客户提供一站式解决方案，公司已服务包括华为、比亚迪、富士康等全球领先客户。
