STM32H743IGT基于工作频率可达480MHz的高性能Arm® Cortex®-M7 32位RISC内核。Cortex® -M7内核带有浮点单元 (FPU)，支持Arm®双精度（符合IEEE 754标准）和单精度数据处理指令与数据类型。STM32H743IGT器件支持一组完整的DSP指令和一个旨在提高应用安全性的存储器保护单元 (MPU)。

STM32H743IGT集成了高速嵌入式存储器，配有高达2MB的双区Flash存储器，高达1MB的RAM（包括192KB的TCM RAM、高达864KB的用户SRAM和4KB的备份SRAM），以及大量连接到APB总线、AHB总线、2个32位多AHB总线矩阵的增强型I/O和外设与支持内部及外部存储器访问的多层AXI互连。

所有器件均带有3个ADC、2个DAC、2个超低功耗比较器、1个低功耗RTC、1个高分辨率定时器、12个通用16位定时器、2个用于电机控制的PWM定时器、5个低功耗定时器、1个真随机数发生器 (RNG)。这些器件支持4个数字滤波器，用于外部Sigma-Delta调制器 (DFSDM)。此外，还具备标准和高级通信接口。

特点

• 包含意法半导体先进专利技术

• 内核

– 32位Arm® Cortex®-M7内核，带有双精度FPU和L1缓存：16 KB数据和16 KB指令缓存；主频高达480 MHz，MPU，1027 DMIPS/2.14 DMIPS/MHz (Dhrystone 2.1)，具有DSP指令

• 存储器

– 高达2MB的Flash存储器，支持同步读写

– 高达1MB的RAM：192KB TCM RAM（包括64KB ITCM RAM+128KB DTCM RAM，用于时间关键型程序），高达864KB的用户SRAM，以及备份域中的4KB SRAM

– 双模式Quad SPI存储器接口，运行频率高达133MHz

– 具有高达32位数据总线的灵活外部存储器控制器：SRAM、PSRAM、SDRAM/LPSDR SDRAM、NOR/NAND Flash存储器，在同步模式下的时钟频率高达100MHz

– CRC计算单元

• 安全加密

– ROP、PC-ROP、主动篡改检测

• 通用输入/输出

– 具有中断功能的I/O端口多达168个

• 复位和电源管理

– 3个独立电源域，可独立进行时钟门控或关断：

– D1：高性能功能

– D2：通信外设和定时器

– D3：复位/时钟控制/电源管理

– 1.62至3.6V应用电源电压和I/O

– POR、PDR、PVD和BOR

– 专用USB电源，嵌入了3.3V内部稳压器，可用于向内部PHY供电

嵌入式稳压器 (LDO)，带有可配置的可扩展输出，可用于向数字电路供电

– 可在运行和停止模式下进行电压调节（6个可配置范围）

– 备份稳压器 (~0.9 V)

– 模拟外设的参考电压/VREF+

– 低功耗模式：睡眠、停止、待机和VBAT（支持电池充电）

• 低功耗

– 具有充电功能的VBAT电池供电工作模式

– CPU和域电源状态监控引脚

– 待机模式下2.95µA（备份SRAM关闭，RTC/LSE开启）

• 时钟管理

– 内部振荡器：64MHz HSI、48MHz HSI48、4MHz CSI、32kHz LSI

外部振荡器：4-48MHz HSE、32.768kHz LSE

– 3个PLL（1个用于系统时钟，2个用于内核时钟），支持小数模式

• 互连矩阵

• 4个DMA控制器，可减轻CPU负载

– 1个支持链表的高速主直接存储器访问控制器 (MDMA)

– 2个带有FIFO的双端口DMA

– 1个具有请求路由器功能的基本DMA

• 多达35个通信外设

– 4个I2C FM+接口 (SMBus/PMBus)

– 4个USART/4个UART（ISO7816接口、LIN、IrDA、速率高达12.5 Mbps）和1个LPUART

– 6个SPI，其中3个通过内部音频PLL或外部时钟实现复用双工I2S音频类准确性，1个位于LP域中的I2S（频率高达150MHz）

– 4个SAI（串行音频接口）

– SPDIFRX接口

– SWPMI（单线协议主接口）

– MDIO从接口

– 2个SD/SDIO/MMC接口（频率高达125MHz）

– 2个CAN控制器：2个均带有CAN FD，其中1个带有时间触发CAN (TT-CAN)

– 2个USB OTG接口（1FS，1HS/FS）无晶振型解决方案，带有LPM和BCD

– 带有DMA控制器的以太网MAC接口

– HDMI-CEC

– 8至14位相机接口（频率高达80 MHz）

• 11个模拟外设

– 3个ADC，最高分辨率16位（多达36通道，高达3.6MSPS）

– 1个温度传感器

– 2个12位D/A转换器 (1MHz)

– 2个超低功耗比较器

– 2个运算放大器（带宽7.3MHz）

– 1个数字滤波器，用于带8通道/4滤波器的Sigma Delta调制器 (DFSDM)

• 图显性能

– LCD-TFT控制器，分辨率可达XGA

– Chrom-ART图形硬件加速器 (DMA2D)，可减轻CPU负载

– 硬件JPEG编解码器

• 多达22个定时器和看门狗

– 1个高分辨率定时器（最高分辨率2.1ns）

– 2个32位定时器，均带有多达4个用于IC/OC/PWM或脉冲计数的通道和正交增量编码器输入（频率高达240MHz）

– 2个16位高级电机控制定时器（频率高达240MHz）

– 10个16位通用定时器（频率高达240MHz）

– 5个16位低功耗定时器（频率高达240MHz）

– 2个看门狗（独立看门狗和窗口看门狗）

– 1个SysTick定时器

– 具有亚秒精度和硬件日历的RTC

• 调试模式

– SWD和JTAG接口

– 4KB嵌入式跟踪缓冲器

• 真随机数发生器（每个对应3个振荡器）

• 96位唯一ID

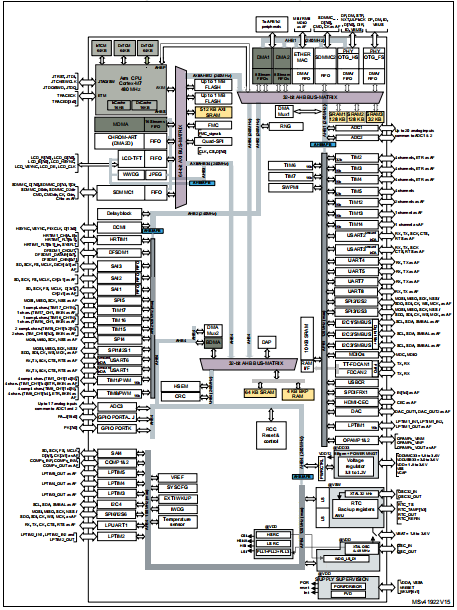

内部框图

昂科技术自主研发的AP8000万用烧录器，是一款功能强大的烧录解决方案，支持一拖一及一拖八配置的在线和离线版本，同时提供针对eMMC和UFS的专用烧录方案，全面满足ST系列所有芯片型号的裸片（离线）及在板烧录需求。AP8000由主机、底板和适配座三大核心组件构成，作为行业领先的通用烧录平台，它不仅能够兼容市场上各类可编程芯片的烧录需求，还是昂科批量烧录设备IPS5800S的核心烧录平台，高效支撑大规模烧录任务的执行。

该主机同时支持USB和NET连接，能够实现多台编程器的组网，从而同步控制多台编程器进行烧录操作。内置的安全保护电路能够即时检测到芯片放反或短路等异常情况，并立即断电，确保芯片和编程器的安全。主机内部集成了高速FPGA，显著提升了数据传输和处理速度。主机背部设有SD卡槽，用户只需将PC软件生成的工程文件保存至SD卡根目录并插入卡槽，通过编程器上的按钮即可选择、加载和执行烧录等指令，无需依赖PC即可操作，这不仅降低了PC硬件配置成本，还便于快速构建工作环境。

AP8000通过底板与适配板的组合设计，大大增强了主机的扩展性能，目前能够支持所有主流半导体厂商的产品，涵盖Infineon, ST, NXP, MPS, MICROCHIP等品牌。其支持的器件类型包括NAND, NOR, MCU, CPLD, FPGA, EMMC等，并兼容Intel Hex, Motorola S, Binary, POF等多种文件格式。
