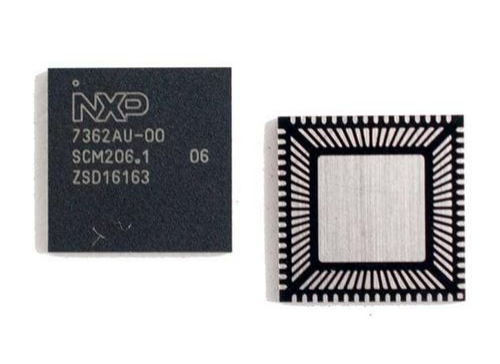

PN7362AUHN是基于32位ARM Cortex-M0的NFC微控制器系列，具有高性能和低功耗，与现有体系结构相比，它具有简单的指令集和内存寻址，并减少了代码大小。PN7362AUHN NFC微控制器提供了一种多功能解决方案，具有NFC、微控制器和单芯片软件等功能。它在高达20MHz的CPU频率下运行，它是PN7462AU产品系列的一部分，该系列提供了一套通用的功能、库和工具。

PN7362AUHN NFC微控制器的外围设备包括160/80kB的闪存、12kB的SRAM数据存储器和4kB的EEPROM。它还包括一个带有高速模式I2C总线、SPI、USB或高速UART的主机接口，以及两个主接口，SPI和快速模式加I2C母线，还提供四个通用计数器/定时器、一个随机数生成器、一个CRC协处理器和多达21个通用I/O引脚。

PN7362AUHN NFC微控制器提供了一种单芯片解决方案，用于构建非接触式应用。它配备了一个高度集成的高功率输出NFC-IC，用于13.56MHz的非接触式通信，无需额外的外部有源元件即可实现射频级的电磁兼容。

PN7362AUHN支持以下操作模式：

• ISO/IEC 14443-A和B，MIFARE

• JIS X 6319-4(与FeliCa方案相当)

• ISO/IEC 15693，ICODE，ISO/IEC 18000-3模式3

• NFC协议-标签读写器，P2P

• ISO/IEC 14443-A类卡仿真

• EMVCo合规性

产品特点

集成非接触式接口前端

• 高射频输出功率前端IC，传输速度敢达848kbit/s

• NFC IP1和NFC IP2支持

• 全NFC标签支持(1型、2型、3型、4A型和4B型)

• P2P主动和被动、目标和发起方

• 卡仿真ISO14443 A类

• ISO/IEC 14443 A类和B类

• MIFARE经典卡

• ISO/IEC 15693和ISO/IEC 18000-3模式3

• 低功耗卡检测

• 动态功率控制(DPC)支持

• 符合EMV非接触式协议规范

• 符合NFC标准

Cortex-M0微控制器

• 处理器核

– ARM Cortex：32位M0处理器

– 内置嵌套矢量中断控制器(NVIC)

– 不可屏蔽中断

– 24位系统时钟

– 运行频率敢达20MHz

– 时钟管理实现低功耗

• 记忆力

– 闪存：160(PN7362)/80kB(PN7360)

– SRAM：12KB

– EEPROM：4KB

– 包括40kB引导ROM，包括用于代码下载的USB大容量存储主引导加载程序

• 调试选项

– 串行线调试(SWD)接口

• 外围设备

– 主机接口

– USB2.0全速，具有USB3.0集线器连接能力

– 用于串行通信的HSUART，支持从9600bauds到115200bauds的标准速度，115200bauds更快的速度可达1.288Mbit/s

– SPI具有半双工和全双工能力，速度高达7Mbit/s

– I2C支持标准模式、快速模式和高速模式，支持多个地址支持主接口

– 具有半双工能力的SPI，速度从1Mbit/s到6.78Mbit/s

– I2C支持标准模式、快速模式、快速模式+和时钟拉伸

• 多达21个通用I/O(GPIO)，可配置上拉/下拉电阻

• GPIO1至GPIO12可作为边缘和电平敏感的中断源使用

• 电源

– 两种降低功率的模式：待机模式和硬断电模式

– 支持USB主机接口的暂停模式

– 处理器从硬断电模式、待机模式、暂停模式中被唤醒，通过主机接口、GPIO、射频场检测等方式，主机接口、GPIOs、射频场检测进行唤醒

– 集成的PMU可自动调整内部调节器，在所有可能的电源模式下最大限度地降低功耗在所有可能的电源模式下将功耗降到最低

– 通电复位

– 射频电源：外部或使用一个集成的LDO(TX LDO，可配置为3V、3.3V、3.6 V、4.5V和4.75V)

– 焊盘电压供应：外部3.3V或1.8V，或使用集成LDO(3.3V电源)

• 定时器

– 四个通用定时器

– 可编程看门狗定时器(WDT)

– CRC协处理器

– 随机数发生器

• 时钟

– 27.12MHz的晶体振荡器

– 用于USB的专用PLL，频率为48MHz

– 集成HFO 20MHz和LFO 365kHz

• 一般情况

– HVQFN64封装

– 温度范围：-40°C至+85°C

整体框图
