芯片烧录行业领导者-昂科技术近日发布最新的烧录软件更新及新增支持的芯片型号列表,其中Macronix旺宏电子的存储IC芯片SPI NOR FLASH存储器MX25L25645GM的烧录已经被昂科的通用烧录平台AP8000所支持。
MX25L25645GM提供对整个芯片的顺序读取操作。发出编程/擦除命令后,自动编程/擦除算法编程/擦除和验证将执行指定的页面或扇区/块位置。程序命令以字节为单位执行,或页(256字节)基础或字基础。擦除命令在 4K 字节扇区、32K 字节块或 64K 字节块上执行,或整个芯片的基础。为了给用户提供方便的接口,包括一个状态寄存器来指示芯片的状态。读取状态可以通过 WIP 位发出命令来检测编程或擦除操作的完成状态。高级安全功能增强了保护和安全功能,请参阅安全功能部分了解更多细节。当设备未运行且 CS# 为高电平时,它进入待机模式。MX25L25645GM采用 Macronix 的专有存储单元,即使在100,000 个编程和擦除周期。
产品特征:
● 存储器类型:非易失
● 接口类型:SPI
● 元件生命周期:Active
● 存储温度:-65~+150℃
● 高度:0.80mm
● 长x宽/尺寸:8.00 x 6.00mm
● 最小包装:4000pcs
● 存储器类型: NonVolatile
● 存储器格式:FLASH
● 技术:FLASH - NOR
● 存储容量:256 (32M x 8)MB
● 时钟频率(Max):120MHz
● 工作电压(范围):2.7V~3.6V
● 工作温度:-40~+85℃
● 安装类型:SMT
● 封装/外壳:WSON8
功能框图
MX25L25645GMI-08G具有串行外围接口和软件协议,允许在简单的 3 线总线,而它处于单 I/O 模式。三个总线信号是时钟输入 (SCLK)、串行数据输入 (SI) 和串行数据输出(SO) 。通过 CS# 输入启用对设备的串行访问。当处于两个 I/O 读取模式时,SI 引脚和 SO 引脚变为 SIO0 引脚和 SIO1 引脚作为地址/虚拟位输入和数据输出。当它处于四 I/O 读取模式时,SI 引脚、SO 引脚、WP# 和 RESET# 引脚(8 引脚的封装)成为 SIO0 引脚、SIO1 引脚、SIO2 引脚和 SIO3 引脚,用于地址/虚拟位输入和数据输出。

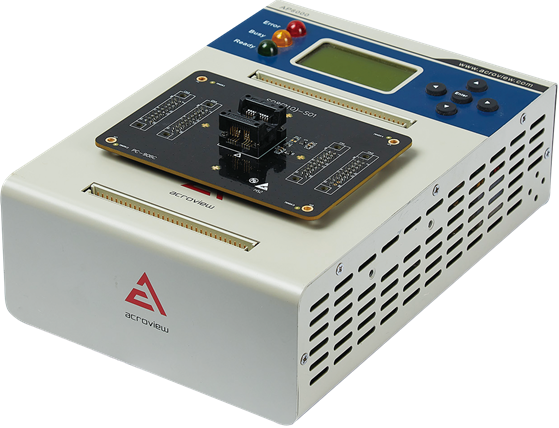

昂科技术自主研发的AP8000万用型烧录器包含主机,底板,适配座三大部分。
主机支持USB和NET连接,允许将多台通用型编程器进行组网,达到同时控制多台编程器同时烧录的目的。内置芯片安全保障电路保证即使芯片放反或其他原因造成的短路可以被立即检测到并进行断电处理,以保障芯片和编程器安全。内嵌高速FPGA,极大地加速数据传输和处理。主机背部有SD卡槽,将PC软件制作得到的工程文件放到SD卡的根目录下并插入到该卡槽内,通过编程器上的按键可进行工程文件的选择,加载,执行烧录等命令,以达到脱离PC便可操作的目的,极大的降低了PC硬件配置成本,方便迅速地搭配工作环境。
AP8000通过底板加适配板的方式,让主机扩展性更强,目前已经支持了所有主流半导体厂家生产的器件,包括TI, ST, MicroChip, Atmel, Hynix , Macronix, Micron, Samsung ,Toshiba等。支持的器件类型有NAND,NOR,MCU,CPLD,FPGA,EMMC等,支持包括Intel Hex,Motorola S, Binary, POF等文件格式。
关于昂科技术
关于昂科技术:昂科技术(ACROVIEW)是全球领先的半导体芯片烧录解决方案提供商,公司坚持以科技改变世界、用智能驱动未来,持续不断的为客户创造价值。昂科的AP8000通用烧录器平台及最新的IPS5000烧录自动化解决方案,为半导体和电子制造领域客户提供一站式解决方案,公司已服务包括华为、比亚迪、富士康等全球领先客户。
