NUC121ZC2为32位USB微控制器系列，支持主频最高可至50MHz、32KB Flash、8KB SRAM、12位ADC、内置48MHz高精度高速RC晶振并支持USB传输不须外挂晶体( Crystal-less )与17路PWM/B PWM ，使得NUC121ZC2于USB传输与控制处里相当有效率。

NUC121ZC2支持工业等级工作温度范围(-40℃~105℃)与宽广的工作电压(2.5V~5.5V)与高的抗干扰能力(8kV ESD, 4kV EFT)，提供QFN33封装。

NUC121ZC2也内嵌一个额外的安全保护Flash区块(SPROM, Security Protection ROM)，提供一个独立且安全加密执行区域以便保护开发者的知识产权。

应用领域

USB复合装置、电竞鼠标/键盘/手柄、USB Type-C 耳机、工业自动化、物联网装置等。

关键特性

• 內核 ( Core )

– ARM®Cortex®-M0 32位单片机

– 工作频率可达50MHz

– 单周期32-位硬件乘法器

• 内存(Memory)

– 32KB应用程序(APROM)

– 4.5KB在系统编程(ISP)加载程序(LDROM)

– 512B安全保护(SPROM)

– 8KB内嵌SRAM支持PDMA模式

– 可编程数据储存(Data Flash)

– 支持程序更新方式：

– 在线系统更新ISP(In-System Programming)

– 在线电路更新ICP(In-Circuit Programming)

– 在线应用程序更新IAP(In-Application Programming)

• PDMA(Peripheral DMA)

– 5个独立可编程的通路independent configurable channels

– 单一(single)或突冲(Burst)传输型态

• 模拟转数字转换器(ADC)

– 支持12位SAR ADC

– 最多4路单端模拟输入通道或2路差分通道

– 支持PDMA传输

• PWM/B PWM

– 17路PWM/B PWM/Capture最高时钟频率可达100MHz

– 针对三种不同事件， PWM/B PWM支持触发ADC

– PWM支持煞车(brake)功能

• 周边(Connectivity)

– 一组USCI接口可设置为UART 、 SPI与I²C

– 独立的一组UART , 一组SPI /I²S与两组I²C

– 不须外挂晶体(Crystal-less)USB 2.0 FS

• 时钟控制(Clock Control)

– 内部48MHz高速震荡器(HI RC)

– 内部10kHz低速震荡器(LI RC)

– 外部4~24MHz高速晶振(HXT)

– 外部32.768kHz低速晶振(LXT)

– PLL高达100MHz

• 内置温度传感器(1℃分辨率)

• 工作电压 : 2.5至5.5V

• 工作温度 : - 40℃至105℃

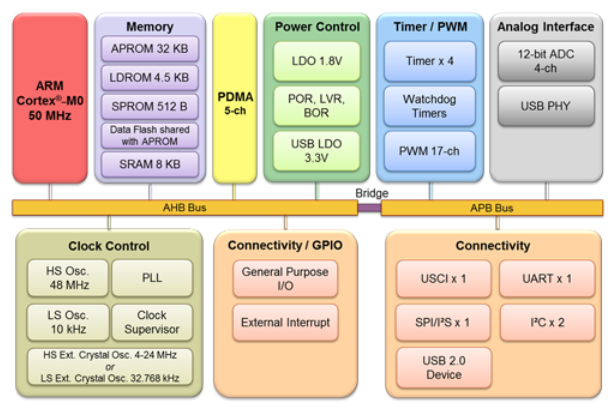

整体框图

昂科技术自主研发的AP8000万用烧录器，支持包括一拖一及一拖八配置的在线/离线版本，以及针对eMMC和UFS的专用烧录方案，全面覆盖了Nuvoton该系列所有芯片型号的裸片（离线）与在板烧录需求。AP8000由主机、底板及适配座三大核心组件构成。AP8000作为业内的通用烧录平台，不仅能够兼容市场上所有类型的可编程芯片进行烧录，还是安全烧录昂科自动化批量烧录设备IPS5800S的核心烧录平台，负责高效执行大规模烧录任务。

该主机同时支持USB和NET连接，能够实现多台编程器的组网，从而同步控制多台编程器进行烧录操作。内置的安全保护电路能够即时检测到芯片放反或短路等异常情况，并立即断电，确保芯片和编程器的安全。主机内部集成了高速FPGA，显著提升了数据传输和处理速度。主机背部设有SD卡槽，用户只需将PC软件生成的工程文件保存至SD卡根目录并插入卡槽，通过编程器上的按钮即可选择、加载和执行烧录等指令，无需依赖PC即可操作，这不仅降低了PC硬件配置成本，还便于快速构建工作环境。

AP8000通过底板与适配板的组合设计，大大增强了主机的扩展性能，目前能够支持所有主流半导体厂商的产品，涵盖GigaDevice, joulwatt, MindMotion, HISILICON, CHIPSEA等品牌。其支持的器件类型包括NAND、NOR、MCU、CPLD、FPGA、EMMC等，并兼容Intel Hex、Motorola S、Binary、POF等多种文件格式。
