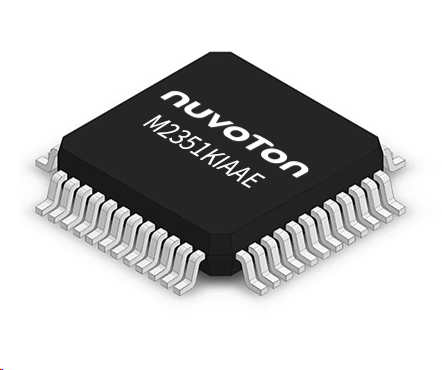

芯片烧录行业领导者-昂科技术近日发布最新的烧录软件更新及新增支持的芯片型号列表，其中Nuvoton新唐科技的32位微控制器M2351KIAAE已经被昂科的通用烧录平台AP8000所支持。

M2351KIAAE以Arm® Cortex®-M23为内核、内建Armv8-M架构和TrustZone®技术，可将传统的固件安全性提升至更完整的软件安全防护。

M2351KIAAE微控制器运行频率可高达64 MHz ，内建512 KB 双区块 ( Dual Bank ) 架构闪存 ( Flash ) ，可支持OTA ( Over-The-Air ) 固件升级，并内建96 KB SRAM 。此外，M2351系列提供高性能外设接口，如 UART ， SPI ，I²C，GPIO，USB和ISO 7816-3。其安全性与多元的功耗管理模式使得物联网应用的创新更臻便捷。

关键特性

• 安全核心

– Arm® Cortex®-M23核心

– Armv8-M架构之TrustZone®技术

– 32位单周期硬件乘法器；

– 32位17周期硬件除法器

– 高达8个安全区内存保护单元；

– 高达8个非安全区内存保护单元

– 8个Security Attribution Unit ( SAU ) 内存区域

• 内存

– 高达512KB双区块 ( Dual Bank ) 架构闪存 ( Flash ) ，支持同时读写

– 高达96KB SRAM ，首32KB可执行同位检查

– 4KB Flash为用户程序加载器 ( LDROM )

– 易于实现产品生命周期管理 ( PLM ) 的2KB通用OTP

– 32KB 安全启动唯独内存 ( Secure Boot ROM )

– ISP/ICP/IAP编译

– 外部总线接口 ( External Bus Interface, EBI ) 支持至多1MB的外部寻址空间

• 电源管理

– 正常运行模式：97μA/MHz ( LDO模式 ) ;45μA/MHz ( DC-DC模式 )

– 待机模式: 36 μA/MHz ( LDO模式下、CPU clock停用 ) ;17μA/MHz ( DC-DC模式下，CPU clock停用 )

– 掉电模式：20 μA

– 待机掉电模式：3.0μA

– 深度掉电模式：4.0μA ( 带VBAT )

– 深度掉电模式：1.5μA ( 不带VBAT )

– VBAT供电予实时时钟：2.5μA ( 80字节备用缓存器 )

• 加密与安全性

– 真实随机数生成器 ( TRNG )

– AES 256/SHA 384/3-DES/DES

– 椭圆曲线密码加速器 ( ECC )

– CRC计算单元

• 通讯接口

– 至多11个UART接口 ( 可达10.66MHz ) ，包含3个ISO-7816-3接口、6个RS-485、6个IrDA及2个LIN界面

– 至多5个I²C接口 ( 可达1Mbps ) ，包含至多3个I²C SM Bus/PM Bus

– 至多7个SPI接口 ( 可达64MHz ) ，包含4个I²S接口，外加1个Quad- SPI界面

– 高达5个I²S接口，其中4个I²S与4个 SPI共享

– 安全数字输出/输入接口 ( SDIO ) ( 可达50MHz )

• 进阶连接

– USB 2.0全速装置OTG控制器及内置PHY

– 1个CAN接口可达1Mbps ( CAN 2.0A and 2.0B标准 )

– 支援无石英震荡器 ( Crystal-less ) USB

• 操作特性

– 运行速度可达64MHz

– 电压范围：1.7V至3.6V

– 温度范围： - 40℃至+105℃

– 可选式核心电压：于正常运行模式与待机模式下可选择1.26V或1.2V

• 封装 ( RoHS )

– LQFP 128-pin

内部框图

昂科技术自主研发的AP8000万用烧录器包含主机，底板，适配座三大部分。


主机支持USB和NET连接，允许将多台编程器进行组网，达到同时控制多台编程器同时烧录的目的。内置芯片安全保障电路保证即使芯片放反或其他原因造成的短路可以被立即检测到并进行断电处理，以保障芯片和编程器安全。内嵌高速FPGA，极大地加速数据传输和处理。主机背部有SD卡槽，将PC软件制作得到的工程文件放到SD卡的根目录下并插入到该卡槽内，通过编程器上的按键可进行工程文件的选择，加载，执行烧录等命令，以达到脱离PC便可操作的目的，极大地降低了PC硬件配置成本，方便迅速地搭配工作环境。

AP8000通过底板加适配板的方式，让主机扩展性更强，目前已经支持了所有主流半导体厂家生产的器件，包括TI, ST, MicroChip, Atmel, Hynix , Macronix, Micron, Samsung ,Toshiba等。支持的器件类型有NAND,NOR,MCU,CPLD,FPGA,EMMC等，支持包括Intel Hex，Motorola S, Binary, POF等文件格式。

公司介绍

关于新唐科技：新唐科技（Nuvoton）成立于2008年，同年7月受让分割华邦电子逻辑IC事业单位正式展开营运，并于2010年在台湾证券交易所正式上市挂牌。新唐科技专注于开发微控制/微处理、智能家居及云端安全相关应用之IC、电池监控IC、影像感测IC、IoT应用IC、半导体组件等产品，相关产品在工业用、车用、通讯用、消费电子及计算机市场皆具领先地位；此外，新唐科技拥有的6吋晶圆制造厂，具备多样性制程技术能力，提供专业化晶圆代工服务。

关于昂科技术：昂科技术（ACROVIEW）是全球领先的半导体芯片烧录解决方案提供商，公司坚持以科技改变世界、用智能驱动未来，持续不断的为客户创造价值。昂科的AP8000通用烧录器平台及最新的IPS5000烧录自动化解决方案，为半导体和电子制造领域客户提供一站式解决方案，公司已服务包括华为、比亚迪、富士康等全球领先客户。
