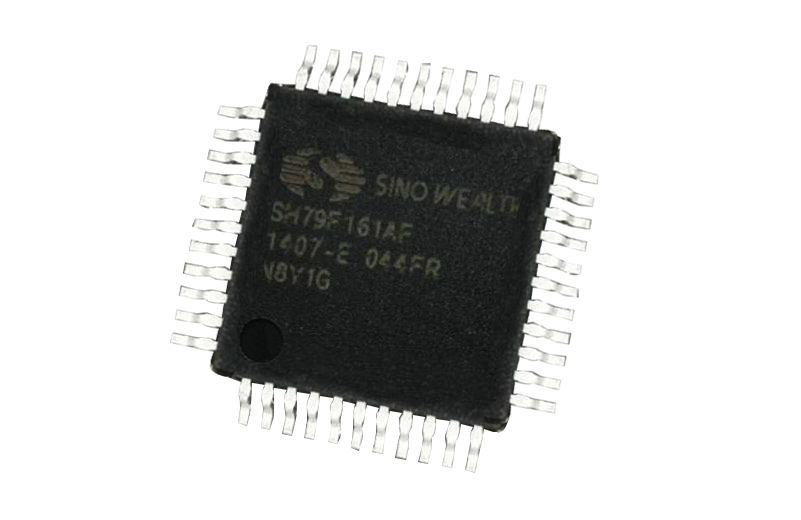

芯片烧录行业领导者-昂科技术近日发布最新的烧录软件更新及新增支持的芯片型号列表,其中SinoWealth中颖电子的高速高效率8位微控制器SH79F161AP-044PR的芯片烧录已经被昂科的通用烧录平台AP8000所支持。
SH79F161AP-044PR是一种高速高效率8051兼容单片机,在同样振荡频率下,较之传统的8051芯片它具有运行更快速,性能更优越的特性。
SH79F161AP-044PR保留了标准8051芯片的大部分特性,包括内置256字节RAM和2个16位定时器/计数器,1个FUART等。此外,SH79F161AP-044PR还包括外置512字节RAM和2048字节类EEPROM,集成了可兼容8052芯片的16位定时器/计数器(Timer2)和用于存储程序和数据的16K字节Flash。
SH79F161AP-044PR不仅集成了如EUART,SPI等标准通讯模块,还售成了具有比较功能的ADC,带6路输出的PWM等模块。此外,SH79F161AP-044PR集成了看门狗定时器,具有低电压复位功能,提供了2种低功耗省电模式。
产品特性:
• 基于8051指令流水线结构的8位单片机
• Flash ROM:16K字节
• RAM:内部256字节,外部512字节
• 类EEPROM:2K字节
• 工作电压:
- fosc=400kHz-16MHz,Vo=3.6V-5.5V
• 振荡器(代码选项):
- 晶体谐振器:400kHz-16MHz
- 陶瓷谐振器:400kHz-16MHz
- 内部RC振荡器:12.3MHz
• 30个CMOS双向l/O管脚
• 4个可选择的开漏极IO口
• I/O内建上拉电阻
• 3个16位定时器/计数器TO,T1和T2
• 一个12位PWM定时器
• 两个8位PWM定时器
• 中断源:
- Timer0,Timer1,Timer2
- 外部中断0-3
- 外部中断4:8输入
- ADC,EUART,SPI,PWM
• 增强型UART
• SPI接口(主/从模式)
• 8通道10位模数转换器(ADC),内建数字比较功能
• 内建蜂鸣器
• 内建的低电压复位功能(代码选项)
- LVR电压1:4.1V
- LVR电压2:3.7V
• CPU机器周期:
- 一个振荡周期
• 看门狗定时器(WDT)
• 预热计数器
• 低功耗工作模式:
- 空闲模式
- 掉电模式
• Flash型
• 封装:
- 32引脚LQFP封装
- 32引脚SKDIP封装
- 44引脚QFP封装
功能框图
昂科技术自主研发的AP8000万用型烧录器包含主机,底板,适配座三大部分。
主机支持USB和NET连接,允许将多台编程器进行组网,达到同时控制多台编程器同时烧录的目的。内置芯片安全保障电路保证即使芯片放反或其他原因造成的短路可以被立即检测到并进行断电处理,以保障芯片和编程器安全。内嵌高速FPGA,极大地加速数据传输和处理。主机背部有SD卡槽,将PC软件制作得到的工程文件放到SD卡的根目录下并插入到该卡槽内,通过芯片编程器上的按键可进行工程文件的选择,加载,执行烧录等命令,以达到脱离PC便可操作的目的,极大的降低了PC硬件配置成本,方便迅速地搭配工作环境。
AP8000通过底板加适配板的方式,让主机扩展性更强,目前已经支持了所有主流半导体厂家生产的器件,包括TI, ST, MicroChip, Atmel, Hynix , Macronix, Micron, Samsung ,Toshiba等。支持的器件类型有NAND,NOR,MCU,CPLD,FPGA,EMMC等,支持包括Intel Hex,Motorola S, Binary, POF等文件格式。
关于昂科技术
主机支持USB和NET连接,允许将多台编程器进行组网,达到同时控制多台编程器同时烧录的目的。内置芯片安全保障电路保证即使芯片放反或其他原因造成的短路可以被立即检测到并进行断电处理,以保障芯片和编程器安全。内嵌高速FPGA,极大地加速数据传输和处理。主机背部有SD卡槽,将PC软件制作得到的工程文件放到SD卡的根目录下并插入到该卡槽内,通过编程器上的按键可进行工程文件的选择,加载,执行烧录等命令,以达到脱离PC便可操作的目的,极大的降低了PC硬件配置成本,方便迅速地搭配工作环境。
AP8000通过底板加适配板的方式,让主机扩展性更强,目前已经支持了所有主流半导体厂家生产的器件,包括TI, ST, MicroChip, Atmel, Hynix , Macronix, Micron, Samsung ,Toshiba等。支持的器件类型有NAND,NOR,MCU,CPLD,FPGA,EMMC等,支持包括Intel Hex,Motorola S, Binary, POF等文件格式。
关于上海贝岭:上海贝岭(Belling)专注于集成电路芯片设计和产品应用开发,是国内集成电路产品主要供应商之一。公司重点发展消费类和工控类两大产品板块业务,目前集成电路产品业务细分为电源管理、智能计量及SoC、非挥发存储器、功率器件和数据转换器芯片等5大产品领域,主要目标市场为电表、手机、液晶电视及平板显示、机顶盒等各类工业及消费电子产品。
关于昂科技术:昂科技术(ACROVIEW)是全球领先的半导体芯片烧录解决方案提供商,公司坚持以科技改变世界、用智能驱动未来,持续不断的为客户创造价值。昂科的AP8000通用烧录器平台及最新的IPS5000烧录自动化解决方案,为半导体和电子制造领域客户提供一站式解决方案,公司已服务包括华为、比亚迪、富士康等全球领先客户。
