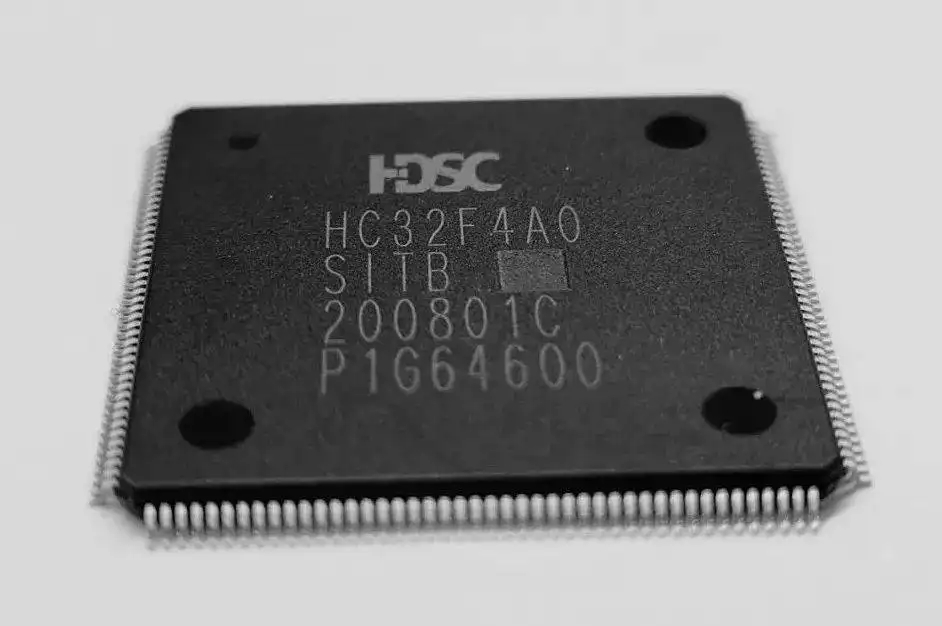

HC32F4A0系列是基于ARM®Cortex®-M4 32-bit RISC CPU，最高工作频率240MHz的高性能MCU。Cortex-M4内核集成了浮点运算单元(FPU)和DSP，实现单精度浮点算术运算，支持所有ARM单精度数据处理指令和数据类型，支持完整DSP指令集。内核集成了MPU单元，同时叠加DMAC专用MPU单元，保障系统运行的安全性。

HC32F4A0系列集成了高速片上存储器，包括最大2MB的Flash，最大512KB的SRAM。集成了Flash访问加速单元，实现CPU在Flash上的单周期程序执行。轮询式总线矩阵支持多个总线主机同时访问存储器和外设，提高运行性能。总线主机包括CPU，DMA，USB专用DMA，ETHMAC专用DMA。除总线矩阵外，支持外设间数据传递，基本算术运算和事件相互触发，可以显著降低CPU的事务处理负荷。

HC32F4A0系列集成了丰富的外设功能。包括3个独立的12bit 2.5MSPS ADC，4个增益可调PGA，4个12位15MSPS的DAC，4个高速电压比较器(CMP)，8个多功能PWM Timer(Timer6)，支持16路互补PWM输出，16个高精度PWM(HRPWM扩展了Timer6的PWM信号的分辨率，3个电机PWM Timer(Timer4)支持18路互补PWM输出，12个16bit通用Timer(TimerA)支持6路3相正交编码输入及48路Duty独立可设PWM输出，22个串行通信接口(I2C/UART/SPI)，1个QSPI接口，2路CAN，4个I2S支持音频PLL，2个SDIO，1个ETHMAC，内置USBFS PHY的USBFS Controller和USBHS Controller，1个外部扩张总线控制器，包括NFC控制器，SMC控制器和DMC控制器，1个数字视频接口 DVP，1个数学运算单元(MAU)和4个滤波数学加速器(FMAC)。

HC32F4A0系列支持宽电压范围(1.8-3.6V)，宽温度范围(-40-105℃)和各种低功耗模式。支持低功耗模式的快速唤醒，STOP模式唤醒最快至2us，Power Down模式唤醒最快至25us。

典型应用

HC32F4A0系列用于高性能变频控制、数字电源，智能硬件、IoT连接模块等领域。

产品特性

• ARMv7-M架构32bit Cortex-M4 CPU，集成FPU、MPU，支持SIMD指令的DSP，全指令跟踪单元ETM，及CoreSight标准调试单元。最高工作主频240MHz，达到300DMIPS或825Coremarks的运算性能

• 内置存储器

– 最大2048KByte的dual bank Flash memory

– 最大516KByte的SRAM，包括128KByte的单周期访问高速RAM

• 电源，时钟，复位管理

– 系统电源(Vcc)：1.8-3.6V

– 6个独立时钟源：外部主时钟晶振(4-25MHz)，外部副晶振(32.768kHz)，内部高速RC(16/20MHz)，内部中速RC(8MHz)，内部低速RC(32kHz)，内部WDT专用RC(10kHz)

– 包括上电复位(POR)，低电压检测复位(PVD1R/PVD2R)，端口复位(NRST)在内的15种复位源，每个复位源有独立标志位

• 低功耗运行

– 外设功能可以独立关闭或开启

– 三种低功耗模式：Sleep，Stop，Power down模式

– VBAT独立供电支持超低功耗RTC，128Byte备份寄存器，4KByte备份SRAM

• 外设运行支持系统显著降低CPU处理负荷

– 16通道双主机DMAC

– USBHS，USBFS，Ethernet MAC专用DMAC

– 8个数据计算单元(DCU)

– 数学协处理单元(MAU)，支持Sin/Sqrt

– 支持16阶FIR数字滤波器(FMAC)

– 支持外设事件相互触发(AOS)

• 高性能模拟

– 3个独立12bit 2.5MSPS ADC

– 3个同时采样保持电路实现3通道同时采样

– 4个独立12bit 15MSPS DAC

– 4个可编程增益放大器(PGA)

– 4个独立电压比较器(CMP)

– 1个片上温度传感器(OTS)

• Timer

– 8个多功能32/16bit PWM Timer(Timer6)

– 16个50ps高分辨率PWM(HRPWM)

– 3个16bit电机PWM Timer(Timer4)

– 12个16bit通用Timer(TimerA)

– 4个16bit 通用Timer(Timer2)

– 2个16bit基础Timer(Timer0)

– 实时时钟Timer(RTC)

– 2个WDT，支持内部专用时钟

• 最大142个GPIO

– 最大134个5V-tolerant IO

• 最大32个通信接口

– 10个USART，支持ISO7816-3协议

– 6个SPI

– 6个I2C，支持SMBus协议

– 4个I2S，内置音频PLL

– 2个SDIO，支持SD/MMC/eMMC格式

– 1个QSPI，支持240Mbps 高速访问(XIP)

– 2个CAN，支持CAN2.0B,最高支持CAN FD

– 2个USB2.0，分别支持HS，FS，内置FSPHY，支持Device/Host

– 1个10/100M Ethernet MAC，支持专用DMA，IEEE1588-2018PTP，MII/RMII接口

• 外部存储器控制器EXMC

– 支持静态Memory控制器

– 支持动态Memory控制器

• 数据加密功能

– AES/HASH(SHA256/HMAC)/TRNG

功能框图

昂科技术自主研发的AP8000万用型烧录器包含主机，底板，适配座三大部分。

主机支持USB和NET连接，允许将多台自动编程器进行组网，达到同时控制多台编程器同时烧录的目的。内置芯片安全保障电路保证即使芯片放反或其他原因造成的短路可以被立即检测到并进行断电处理，以保障芯片和编程器安全。内嵌高速FPGA，极大地加速数据传输和处理。主机背部有SD卡槽，将PC软件制作得到的工程文件放到SD卡的根目录下并插入到该卡槽内，通过编程器上的按键可进行工程文件的选择，加载，执行烧录等命令，以达到脱离PC便可操作的目的，极大的降低了PC硬件配置成本，方便迅速地搭配工作环境。

AP8000通过底板加适配板的方式，让主机扩展性更强，目前已经支持了所有主流半导体厂家生产的器件，包括TI, ST, MicroChip, Atmel, Hynix, Macronix, Micron, Samsung, Toshiba等。支持的器件类型有NAND, NOR, MCU, CPLD, FPGA, EMMC等，支持包括Intel Hex, Motorola S, Binary, POF等文件格式。
