概要：IPS3000昂科高性能自动烧录器，采用双吸嘴取料，放料结构，超高生产效率UPH高达2500；最大可以搭载4台AP8000通用烧录器，双吸嘴同取同放并兼顾取放精度和超静音，同时烧录32颗芯片，对接MES制造执行系统使得生产过程全程可控、可追溯，适应大量电子产品生产而设计的一款高性价比的全自动智能化IC 编程设备，支持CSP、WLCSP和小尺寸封装烧录，如1.2x1.1mm尺寸IC，并且透过更进阶的功能提供全方位自动化烧录的解决方案，昂科AP8000高速通用编程器 是最新一款专业智能通用编程器/烧录器/烧写器。强大的器件算法库，支持器件数量持续增加中，最新软件可以在官网下载。
其他：
● 搭载4台AP8000通用烧录器，同时烧录32颗芯片
● 超高生产效率：UPH 2500
●双吸嘴同取同放并兼顾取放精度和超静音
●对接MES制造执行系统使得生产过程
●全程可控、可追溯
IPS3000
AUTOMATIC
HANDLER

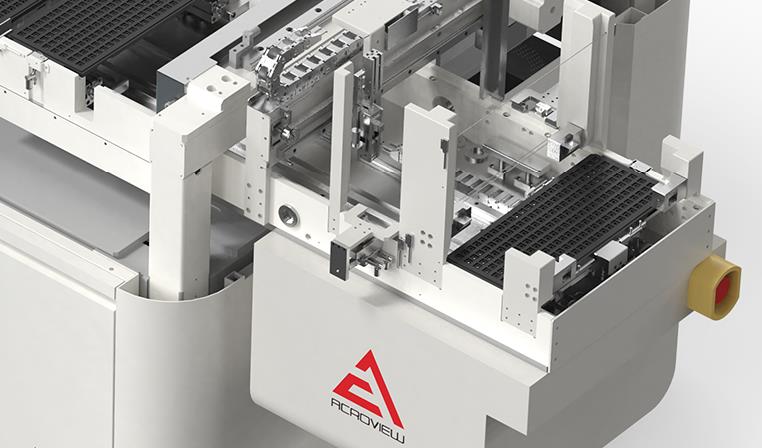

IPS3000是昂科推出的双吸嘴高性能自动化烧录机，最高可搭载4台功能强大的昂科烧录核心AP8000，系统最多可扩充至32个烧录工位，为客户提供高效、高性价比的产能利用率。
● 昂科广受客户信赖的IPS自动机构架，确保机器全寿命周期稳定可靠
● 最新设计的双吸嘴芯片取放系统，在实现高速、高效(UPH2500)的同时兼顾了取放精度和超静音
● 系统支持各种极小尺寸封装的烧录
● 对接MES制造执行系统使得生产过程全程可控、可追溯
特色功能
高产出通用型烧录器 AP8000
● 内置4台烧录器、32个烧录工位
● 可高达2500 UPH (Unit Per Hour)
●支持IC类型:UFS、eMMC、Nor/Nand Flash、EEPROM、CPLD、FPGA、Anti-Fuse以及其他客户定制芯片/模组
● 全面支持各种IC封装形式
智能影像系统
● 两组下相机（130万像素）IC同步纠偏，一组上相机(130万像素)用于各工作站点定位(包含托盘、料带、烧录座等)
● 全自动识别IC外廓定位，摒弃传统膜板匹配，使操作更易简单上手
● 高精度识别极小芯片，支持2X2mm芯片封装
● IC取放更精准、确保芯片取放稳定性和高产出
高产出高可靠性
● 四吸嘴高精度IC取放(Pick&Place)组件
● UPH高达2500
● 自动化实时叠料检测
自动进出料托盘（AutoTray系统）
● 高效的自动托盘系统，上下料不影响UPH
● 自动托盘系统简单可靠,提升系统稳定性
自动卷出设备（Tape Out）
● 同时支持冷、热封包装
● 支持8~32mm料带宽度
● 高精度步进(+/- 0.04 mm)进料
油墨打点机构及喷墨打印机
● 可选半导体专用油墨打点机构和喷墨打印装置
● 可支持自动卷出及自动托盘装置打点
✔支持打点及字符打印
✔可支持多种颜色
✔墨水符合RoHS要求
产品规格表
| 设备能力 | 重复取放精度 | ´+ -0.02mm | |
| 取放装置 | 真空吸嘴×2 | ||
| 单位产能 | 可高达2500UPH | ||
| 烧录器 | 可内置4台昂科AP8000,最多可向时支持32个独立烧录工位，可选配扩展到64个烧录工位 | ||
| 控制系统 | X－Y-Z轴驱动 | 高性能伺服驱动系统 | |
| 传动架构 | 高性能皮带和线性滑块 | ||
| 解析度 | X/Y/Z轴: 0.001mm, R轴: 0.036/脉冲 | ||
| 视觉系统 | 下CCD数量 | 2组智能工业相机 | |
| 上CCD数量 | 1组智能工业相机 | ||
| 影像精度 | ´+ -0.01mm | ||
| 进/出料系统 | 托盘进出料 | 全自动盘装进出料系统，约放25个JEDEC标准盘 | |
| 可支持手动托盘进出料 | |||
| 卷带进料 | 电子科枪进料.支持8-44mm卷带宽度可选配扩展到72mm | ||
| 卷带进料数量 | 最多可支持4盘卷带同时进料 | ||
| 卷带出料 | 全自动卷带出料系统，自粘与热封两种包装方式，支持8-44mm卷带宽度，可选配扩展到72mm | ||
| 管装进料 | 可支持手动6管装进料机 | ||
| 全自动管装进料系统，双通道同时进料，1次最多可以投入80管 | |||
| 标记系统 | 油墨打点 | 机械油墨打点 | |
| 喷墨打点 | 喷墨打点，支持打点，数字,英文字等街点最小1.2x1.2mm.单个字符2*3mm) | ||
| 激光打点 | 高性能激光打点，支持打点，数字，英文字，二维码等(最小单个字符0.6*0.6mm) | ||
| 标签贴装 | 支持标签贴附，支持标签底纸宽度10- 40mm.标签宽度>=3mm | ||
| 视觉检测 | 卷行AOI检测 | 芯片方向检测、芯片字符检测、芯片打点品质检测、空料检测 | |
| 托盘AOl检测 | |||
| 3D视觉检测 | 3D视觉共面性和引脚起翘检测 | ||
| 操作系统 | 操作系统 | Windows 10 | |
| 显示器 | 21寸LCD显示器 | ||
| 输入装置 | 键盘、鼠标操作手柄 | ||
| 操作环境 | 输入电压 | 200V-240V单相/50- 60HZ/2KW|额定功率) | |
| 空气压 | 0.6MPa.约40L/min | ||
| 重量 | 约750KG | ||
| W | D | H | |
| 主机 | 1450mm | 1190mm | 1520mm (1965mm含警示灯) |
| 主机+自动托盘 | 1190mm | 1190mm | 1520mm (1965mm含警示灯) |
| 主机+自动卷出+进料飞达 | 1450mm | 2060mm | 1520mm (1965mm含警示灯) |
| 主机+自动托盘+自动卷出+进料托盘 | 1190mm | 2060mm | 1520mm (1965mm含警示灯) |
IPS3000昂科高性能自动烧录器，采用双吸嘴取料，放料结构，超高生产效率UPH高达2500；最大可以搭载4台AP8000通用烧录器，双吸嘴同取同放并兼顾取放精度和超静音，同时烧录32颗芯片，对接MES制造执行系统使得生产过程全程可控、可追溯，适应大量电子产品生产而设计的一款高性价比的全自动智能化IC 编程设备，支持CSP、WLCSP和小尺寸封装烧录，如1.2x1.1mm尺寸IC，并且透过更进阶的功能提供全方位自动化烧录的解决方案，昂科AP8000高速通用编程器 是最新一款专业智能通用编程器/烧录器/烧写器。强大的器件算法库，支持器件数量持续增加中，最新软件可以在官网下载。
